Soluzioni per macchine per prove di vibrazione ad alta precisione

【 Descrizione del prodotto 】

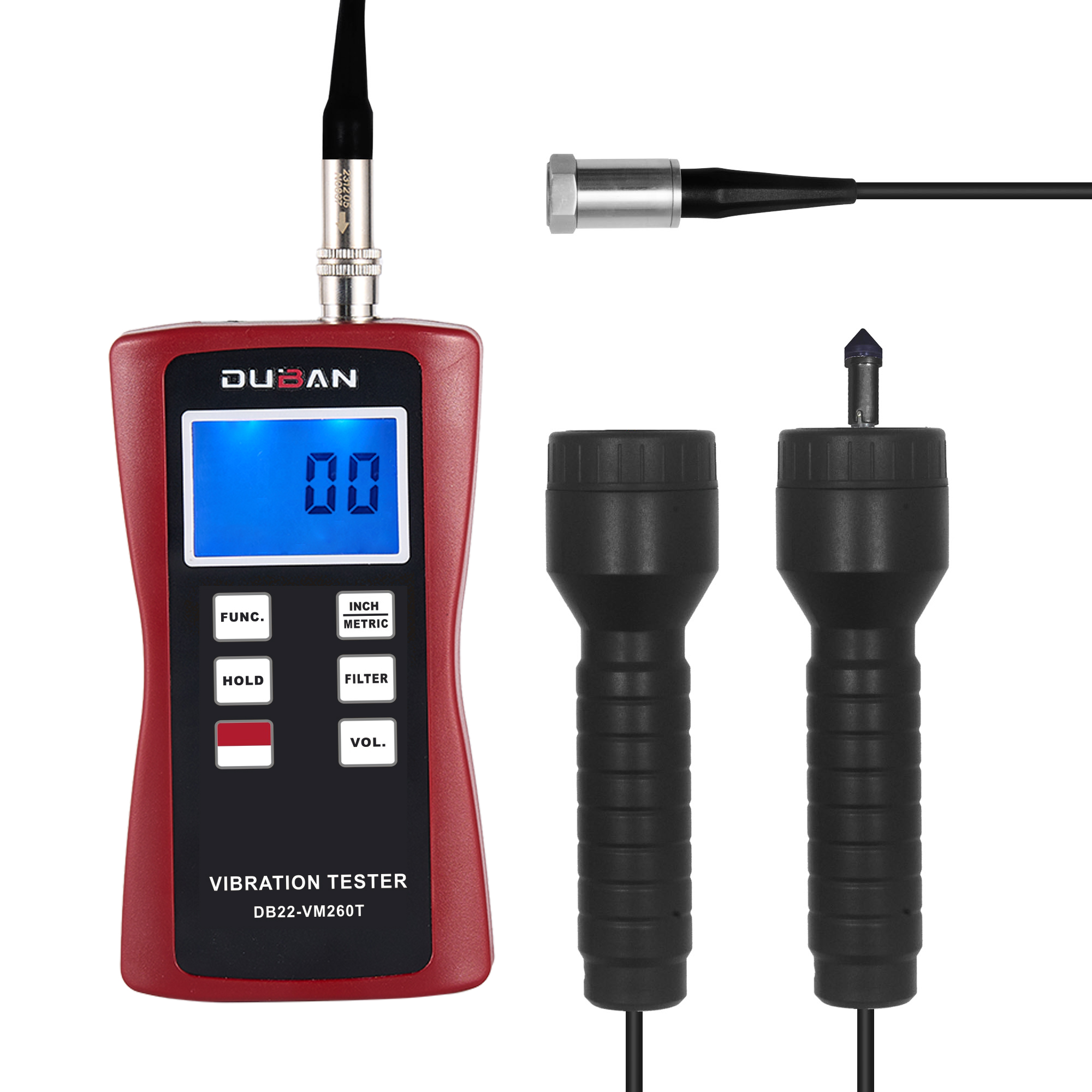

Sulla base della misurazione delle vibrazioni, il tester di vibrazioni DB22-VM260T aggiunge una funzione di misurazione della velocità, diventando uno strumento combinato. Vibrazione e velocità sembrano due parametri indipendenti, ma nella diagnosi dei guasti meccanici, spesso devono essere esaminati insieme. Il tester di vibrazioni VM260T è progettato proprio per questo scopo, consentendo a un dispositivo di acquisire simultaneamente questi due punti dati chiave, migliorando notevolmente l'efficienza del lavoro e l'accuratezza diagnostica.

Per quanto riguarda la misurazione delle vibrazioni, il VM260T può misurare il valore delle vibrazioni dei macchinari a movimento periodico per determinare problemi quali squilibrio, disallineamento e allentamento. Utilizza un accelerometro piezoelettrico, con una gamma di frequenza che copre le frequenze caratteristiche di vibrazione della maggior parte delle apparecchiature industriali. Dispone inoltre di una funzione di misurazione delle condizioni dei cuscinetti, che consente di valutare in via preliminare se si è verificato un danno precoce ai cuscinetti. L'uscita del segnale CA e la funzione di auscultazione delle cuffie aiutano a determinare i tipi di guasto attraverso il suono. È supportata l'esportazione dei dati tramite USB, consentendo di salvare i risultati della misurazione su un computer.

La funzione di misurazione della velocità è il suo punto forte. Il VM260T è dotato di un metodo di misurazione della velocità senza contatto. Puntando un sensore laser o fotoelettrico su un segno riflettente sull'albero rotante, lo strumento può leggere i giri al minuto in tempo reale. Questa funzione è molto pratica. Ad esempio, durante il debug di un motore con azionamento a frequenza variabile, il personale di manutenzione deve sapere come cambia il valore della vibrazione a velocità diverse. Utilizzando il tester di vibrazioni VM260T, è possibile misurare le vibrazioni e contemporaneamente leggere la velocità, registrando dati come "vibrazione 2,1 mm/s a 1500 giri al minuto, vibrazione 3,8 mm/s a 3000 giri al minuto", determinando così se esiste una velocità critica o un problema di risonanza.

Un'altra applicazione tipica è il "bloccaggio rapido" nella diagnosi dei guasti. La vibrazione di alcune apparecchiature aumenta improvvisamente solo a una velocità specifica. Ad esempio, il rotore di una centrifuga vibrerà violentemente quando si avvicina alla velocità critica. Utilizzando un normale tester per vibrazioni è possibile misurare solo che la vibrazione è elevata, ma non si sa se è causata dalla velocità. Tuttavia, con il tester di vibrazioni VM260T, è possibile aumentare o diminuire lentamente la velocità osservando contemporaneamente i cambiamenti di vibrazione e velocità, facilitando l'individuazione del punto di velocità corrispondente al picco di vibrazione, determinando così se la causa principale è uno squilibrio dinamico o una risonanza strutturale. Ciò è particolarmente importante per le apparecchiature che richiedono un funzionamento a velocità variabile, come ventilatori, compressori e turbine.

Il tester di vibrazioni VM260T è anche molto adatto per i test di fabbrica da parte dei produttori di apparecchiature. Ad esempio, un'azienda che produce mandrini ad alta velocità deve eseguire un doppio test di vibrazione e velocità su ciascun mandrino prima che lasci la fabbrica: confermando che la vibrazione soddisfa lo standard alla velocità nominale e verificando anche l'accuratezza della misurazione della velocità. Un VM260T può completare entrambi i test, risparmiando sull'investimento in apparecchiature e sui tempi operativi. Per il personale sul campo, un tester di vibrazioni con funzione di velocità riduce il numero di strumenti da trasportare. In precedenza, avrebbero dovuto portare con sé un misuratore di vibrazioni e un tachimetro; ora ne basta uno. Soprattutto nei lavori ad alta quota o negli spazi ristretti, trasportare un dispositivo in meno significa maggiore comodità e sicurezza.

Inoltre, il tester di vibrazioni VM260T può essere utilizzato nei laboratori universitari di diagnosi dei guasti meccanici per misurare simultaneamente la velocità e le vibrazioni del rotore di un banco di prova, aiutando gli studenti a comprendere concetti di base come la risposta allo squilibrio e la velocità critica. Nei progetti di ricerca, se è necessario raccogliere dati sulle vibrazioni e sulla velocità dalle apparecchiature sul campo per la modellazione e l'analisi, i dati sincronizzati forniti dal tester di vibrazioni VM260T sono più accurati e preziosi rispetto alle misurazioni separate.
