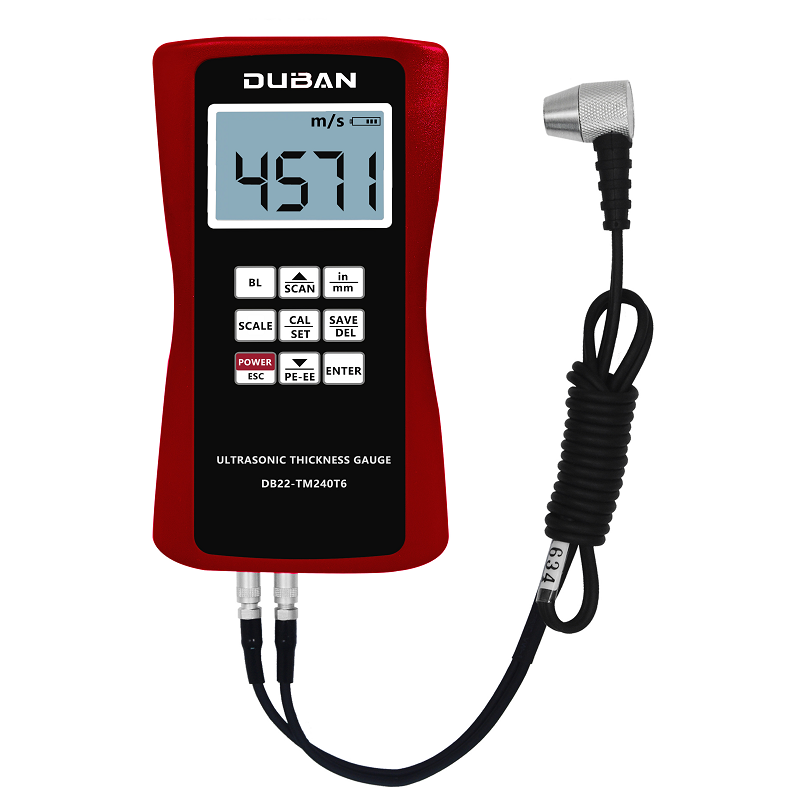

Misuratore di spessore della parete ad ultrasuoni

【 Problemi comuni nel funzionamento pratico dei misuratori di spessore del rivestimento a ultrasuoni ​ 】

Lo spessimetro ad ultrasuoni del rivestimento è uno strumento ampiamente utilizzato, con il vantaggio di una misurazione non distruttiva dello spessore del rivestimento. Tuttavia, per ottenere dati accurati, gli utenti devono sapere quali fattori possono influenzarne l'accuratezza? Questi fattori sono applicabili anche al tester di spessore del tubo e al tester di spessore UT , poiché il loro nucleo è la tecnologia ad ultrasuoni.

Il primo fattore importante è il contatto improprio della sonda: la pressione è eccessiva oppure la pressione non viene applicata in modo uniforme. Ad esempio, nel tester dello spessore del tubo , la superficie del tubo è curva, rendendo più difficile la stabilizzazione della sonda e l'errore sarà più evidente. A questo punto, è necessario utilizzare un adattatore per sonda curva per risolvere il problema del contatto.

Anche i fattori ambientali possono interferire con la misurazione. È presente sporco sulla superficie: se la superficie del supporto è macchiata di polvere o olio, l'onda sonora verrà bloccata e la misurazione risulterà imprecisa. Pertanto, prima di misurare, pulire innanzitutto la superficie per consentire alla sonda di entrare direttamente in contatto con il substrato pulito. Temperature estreme: i misuratori di spessore dei tubi sono sensibili alla temperatura. Se la temperatura ambientale è inferiore a 0 ℃ o superiore a 50 ℃, la sensibilità del sensore diminuirà ed è necessario preriscaldare o raffreddare a una temperatura stabile prima della misurazione.

Inoltre, un'impostazione errata della velocità del suono porta a misurazioni imprecise: il misuratore di spessore del rivestimento a ultrasuoni deve regolare la velocità in modo diverso per i diversi rivestimenti. Infine, l'onda sonora verrà riflessa quando incontra bordi o fori, interrompendo il segnale di misurazione originale e determinando valori imprecisi. La soluzione è semplice: mantieni il punto di misurazione ad almeno 20 millimetri di distanza dal bordo ed eviterai l'interferenza della riflessione.

Pertanto, gli utenti possono ottenere valori affidabili solo prestando attenzione ai fattori di cui sopra e aiutando a eseguire il controllo di qualità.

【 Descrizioni del prodotto 】

Lo strumento è adatto per la misurazione dello spessore e della corrosione di caldaie, serbatoi di stoccaggio dell'olio, tubi, tubazioni, lastre, forgiati, flange, scafo, ponte, rotaie e parti lavorate nell'industria petrolchimica, nell'industria navale, nell'industria automobilistica, nelle centrali elettriche e nell'industria manifatturiera dei macchinari. Per la maggior parte dei materiali ad ultrasuoni è possibile utilizzare per misurare lo spessore dello strumento, come: metallo, ceramica, plastica, nylon, vetro e così via.

【Caratteristiche del prodotto】

Multimodalità: modalità Pulse-Echo (utilizzata per il rilevamento di difetti e cavità) e modalità Echo Echo (utilizzata per misurazioni che eliminano lo spessore di vernice o rivestimento).

Utilizzando la più recente tecnologia a microprocessore ad alte prestazioni e basso consumo energetico.

Codice materiale di memoria automatico e valore di velocità del suono, comodo da usare.

Utilizzare l'uscita dati USB/RS-232 per connettersi al PC.

Lo spessimetro digitale ad ultrasuoni determina lo spessore di una parte o struttura misurando accuratamente il tempo necessario affinché un breve impulso ultrasonico generato da un trasduttore attraversi lo spessore del materiale, si rifletta dalla superficie posteriore o interna e venga restituito al trasduttore. Il tempo di transito bidirezionale misurato viene diviso per due per tenere conto del percorso di andata e ritorno e quindi moltiplicato per la velocità del suono nel materiale.

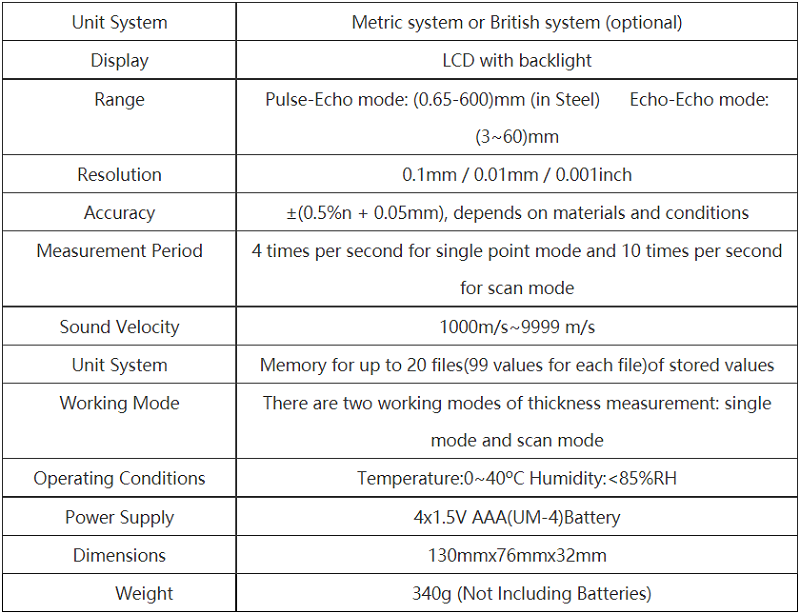

【 Specifiche del prodotto 】

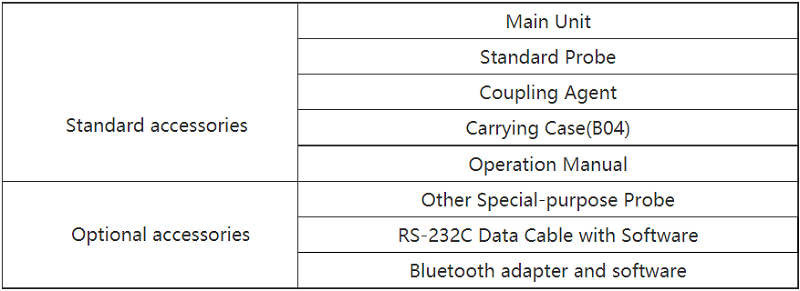

【 Accessori del prodotto 】
